Для частного дома можно выбрать самотечную систему отопления без насоса. Она не зависит от электричества: нагретый теплоноситель поднимается, а остывший опускается. Такая схема отличается простотой, бесшумностью и небольшими затратами на обслуживание. Она подходит для домов с несложной разводкой; при большой протяжённости системы эффективность естественной циркуляции снижается.
Требования к самотечной системе: уклоны и диаметры
Система с естественной циркуляцией работает за счёт разницы плотности горячего и остывшего теплоносителя. Для стабильного движения воды нужны правильно рассчитанные диаметры труб и уклоны. Горизонтальные участки прокладывают с уклоном около 5 мм на метр в сторону движения теплоносителя. На обратной линии уклон направляют к котлу.
Точный диаметр магистралей выбирают по протяжённости контура, мощности оборудования и числу радиаторов. Слишком узкие трубы увеличивают гидравлическое сопротивление и ослабляют циркуляцию, поэтому их размер лучше определить до начала монтажа, а не подбирать по месту.
В состав системы входят котёл, трубы, радиаторы и расширительный бак. В открытой схеме бак размещают выше остальных элементов. Он принимает излишек теплоносителя при нагреве и помогает удалять воздух. Для сложных систем предусматривают закрытый расширительный бак, насос и группу безопасности.
Подключение радиаторов: однотрубная или двухтрубная схема
Однотрубная схема, известная как «ленинградка», проще и требует меньше материалов. Теплоноситель проходит через радиаторы последовательно, поэтому первые приборы получают более горячую воду, а дальние могут прогреваться слабее. Регулировать температуру отдельных радиаторов в такой системе сложнее.
Двухтрубная схема использует отдельные линии подачи и обратки. Радиаторы подключаются параллельно, поэтому температура в разных помещениях распределяется равномернее. Материалов требуется больше, зато появляется возможность регулировать отдельные приборы термоголовками.
Для длинных радиаторов часто используют диагональное подключение: горячий теплоноситель входит сверху с одной стороны, а выходит снизу с противоположной. Такой вариант помогает равномерно распределить тепло по секциям. Боковое подключение подходит для компактных радиаторов, а нижнее зависит от конструкции прибора и выбранной схемы разводки.
При проектировании учитывают площадь помещений, утепление дома, мощность котла и тип подключения. Для больших или сложных зданий естественная циркуляция может оказаться недостаточной, поэтому схему проверяют расчётом, а не только по длине труб.
Монтаж радиаторов у окон: зазоры и экраны

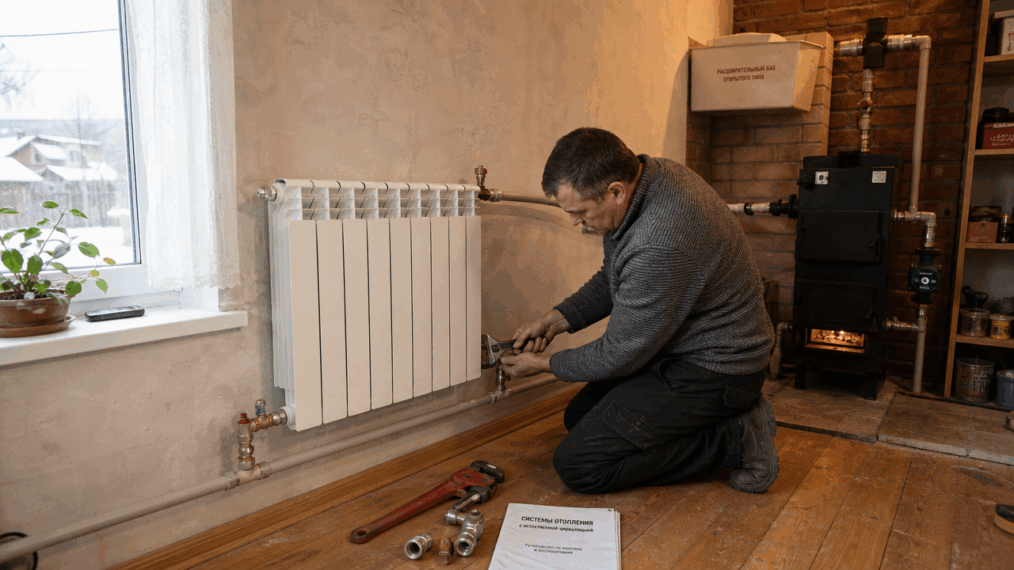

Радиаторы обычно размещают у окон. Тёплый воздух компенсирует охлаждение от стекла и уменьшает движение холодного воздуха по комнате. От пола до нижнего края прибора оставляют примерно 10–12 см, от подоконника до верхнего края — 8–10 см, от стены до задней поверхности — около 2 см.
Радиатор должен закрывать значительную часть ширины оконного проёма, но между ним, подоконником и декоративной облицовкой оставляют проход для воздуха. Глухой короб ухудшает конвекцию и уменьшает теплоотдачу. Если прибор закрывают экраном, выбирают конструкцию с отверстиями.
За радиатором можно установить теплоотражающий экран. Он уменьшает нагрев стены и направляет больше тепла в комнату. В нише или за полностью закрытой облицовкой потери могут заметно вырасти, поэтому доступ воздуха к прибору перекрывать не следует.
Монтаж насоса в системе с естественной циркуляцией
Насос можно добавить в самотечную систему как вспомогательный элемент. Его устанавливают на отдельной перемычке, чтобы при отключении электричества теплоноситель продолжал двигаться естественным образом. Такая схема также упрощает обслуживание насоса.
Для сложной системы отдельный насос предусматривают для каждого контура. Обычно его размещают рядом с котлом, до основных ответвлений, предпочтительно на обратной линии. Ротор должен находиться в горизонтальном положении, а направление движения воды необходимо сверить со стрелкой на корпусе.
В обвязку насоса входят фильтр, запорные краны и перемычка с краном. Фильтр задерживает ржавчину и окалину, а краны позволяют снять оборудование без слива всего теплоносителя. Материал труб и способ соединения выбирают с учётом температуры и давления в системе.
Если насос врезать в магистраль без обходной линии, при отключении электричества естественная циркуляция может остановиться. Поэтому возможность свободного прохода воды должна сохраняться независимо от работы насоса.
Воздух и уклоны: на что обратить внимание
Воздушные пробки появляются в верхних точках, если горизонтальные участки имеют контруклоны или резкие подъёмы и спуски. Трубы прокладывают с непрерывным уклоном, не допуская мест, где вода и воздух могут задерживаться.
В открытой системе воздух выходит через расширительный бак. На радиаторах устанавливают краны для выпуска воздуха, а в закрытой системе дополнительно используют автоматические воздухоотводчики. Перед запуском проверяют герметичность соединений, открывают необходимые краны и удаляют воздух из приборов.
Нельзя перекрывать циркуляцию без проверки работы котла. При остановке движения теплоносителя оборудование может перегреться, а экономия топлива обычно не компенсирует тепловые потери и риск повреждения системы.
