Когда я решил сделать разводку отопления в частном доме, сначала не учёл гидравлику и выбрал котёл раньше схемы. Это была ошибка. Позже пришлось разбираться, почему дальняя комната прогревается заметно хуже ближней. Причина оказалась в неправильном распределении потока и слишком маленьком диаметре магистрали.
С тех пор я действую иначе: сначала выбираю схему, затем рассчитываю трубы и радиаторы, а уже после этого подбираю котёл. От разводки зависит температура в комнатах, расход топлива и срок службы оборудования.
Какие схемы разводки бывают
Однотрубная схема, или ленинградка, выглядит просто: теплоноситель последовательно проходит через радиаторы и постепенно остывает. Она требует меньше труб и соединений, но последний прибор получает меньше тепла. Чтобы компенсировать остывание, котёл приходится нагружать сильнее. Для небольшого дома такая схема может подойти, но при большей площади возрастает риск неравномерного прогрева.
Двухтрубная схема использует отдельные трубы подачи и обратки. Радиаторы подключаются параллельно, поэтому температура теплоносителя в начале и конце контура различается меньше. Монтаж получается сложнее и требует больше материалов, зато систему проще балансировать.

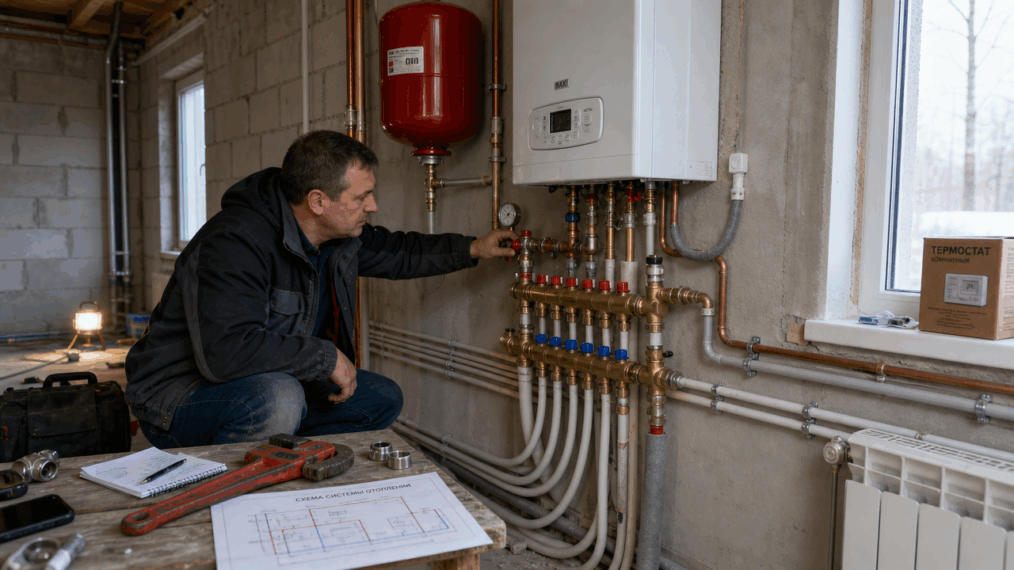

Коллекторная разводка предусматривает отдельную пару труб к каждому радиатору или контуру тёплого пола. Она обеспечивает равномерное распределение тепла и позволяет отключать отдельные помещения, но обходится дороже. Такой вариант удобен в доме с двумя этажами или несколькими контурами отопления.
Вертикальная схема подходит для многоэтажных домов. Для частного дома чаще выбирают однотрубную, двухтрубную или коллекторную разводку.
Трубы и диаметры
Диаметр труб выбирают после расчёта тепловой нагрузки и длины контуров. Слишком узкая магистраль повышает сопротивление системы и может привести к гидравлическому дисбалансу: дальние помещения будут прогреваться в два-три раза хуже ближних.
На этапе проектирования важно учитывать количество радиаторов, длину ветвей, производительность насоса и материал труб. Универсальный диаметр для любого дома назвать нельзя. Ошибка, незаметная летом, проявится при морозах, когда в комнатах станет трудно поддерживать комфортные 18–20 °C.
Радиаторы подбирают по тепловой мощности. Для предварительной оценки можно использовать ориентир около 150 Вт на квадратный метр, но окончательный расчёт зависит от утепления стен, окон, высоты потолков и климата.
Из основных элементов системы понадобятся:
- трубы и соединительные детали;
- запорные краны на радиаторах;
- балансировочные вентили;
- группа безопасности с манометром, воздухоотводчиком и предохранительным клапаном;
- мембранный расширительный бак;
- циркуляционный насос;
- фильтр перед насосом;
- крепёж и теплоизоляция.
Как выполнить разводку отопления
Монтаж начинают после выбора схемы и расчёта оборудования. Для газового отопления заранее предусматривают дымоход и вентиляцию. В помещении с газовым котлом необходим постоянный приток воздуха, а работы с газовой магистралью должен выполнять специалист с допуском.
Радиаторы обычно размещают под окнами. После разметки устанавливают кронштейны, проверяют их положение и прокладывают подающую и обратную линии. На каждый прибор ставят запорную арматуру, а на обратке предусматривают балансировочный вентиль.
Балансировка нужна для выравнивания расхода: ближние радиаторы немного ограничивают, а дальним оставляют больше потока. Без этой настройки тепло распределяется неравномерно, а насос и котёл работают с лишней нагрузкой.
Расширительный бак компенсирует увеличение объёма теплоносителя при нагреве. Его объём обычно принимают в пределах 8–10% от объёма воды в системе, но точное значение зависит от конструкции и режима работы. После монтажа систему проверяют давлением, удаляют воздух и только затем запускают котёл.
Как выбрать котёл
Мощность котла можно предварительно оценить по объёму отапливаемых помещений. Ориентир составляет около 60 Вт на кубический метр. Например, при объёме дома 270 кубических метров расчётная потребность составит примерно 16,2 кВт. Итоговое значение корректируют с учётом утепления, окон, высоты потолков и климатических условий.
Газовое отопление удобно автономностью, компактностью оборудования и возможностью организовать горячее водоснабжение. При этом газовый котёл требует согласования, исправного дымохода, вентиляции и постоянного контроля безопасности. Оборудование и его монтаж также могут потребовать значительных расходов.
Если горячая вода нужна в небольшом объёме, используют двухконтурный котёл. Для нескольких точек водоразбора или большого расхода удобнее одноконтурный котёл с бойлером косвенного нагрева.
Электрический котёл проще установить, но эксплуатационные расходы зависят от тарифа и потребляемой мощности. Твердотопливное оборудование подходит там, где нет газовой магистрали, однако требует регулярной загрузки топлива. Также применяют воздушное, геотермальное и электрическое отопление с тёплыми полами — у каждого решения свои требования к монтажу и расходы на эксплуатацию.
Ошибки, из-за которых систему приходится переделывать
Самая частая проблема — неверный расчёт труб и отсутствие балансировки. При гидравлическом дисбалансе дальние комнаты остывают, а ближние перегреваются. Исправление такой системы иногда требует вскрытия отделки и обходится в полтора-два раза дороже первоначального монтажа.
К скрытым расходам относится перерасход энергии. При неправильной разводке он может составлять 15–25%, а насос быстрее изнашивается из-за работы с повышенным сопротивлением.
Нельзя забывать и о расширительном баке. Если его объём недостаточен, при нагреве растёт давление, срабатывает предохранительный клапан и систему приходится подпитывать. Размер бака рассчитывают по объёму теплоносителя и параметрам отопительного контура.
Перед монтажом нужно определить теплопотери, выбрать схему, рассчитать диаметр труб и мощность оборудования. Газовую часть системы следует поручать специалисту с официальным допуском.
