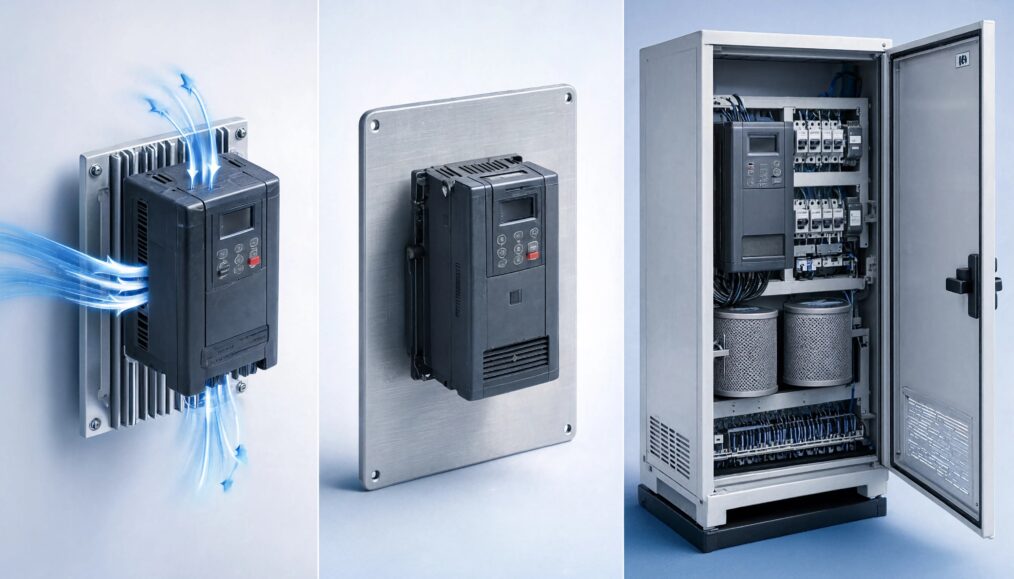

Частотные преобразователи различаются не только мощностью и алгоритмами управления двигателем. Конструкция корпуса, способ отвода тепла и состав силового шкафа напрямую влияют на надёжность всей установки. Разберём, когда подходит компактный модуль, где оправдана технология Cold Plate и для каких задач выбирают готовое шкафное решение.
Почему исполнение преобразователя имеет значение
Частотный преобразователь управляет скоростью и моментом электродвигателя, но одновременно сам является источником
тепла. Если потери не отводятся, температура внутри корпуса или шкафа повышается, а ресурс электронных компонентов сокращается. Поэтому одинаковые по выходному току аппараты могут предназначаться для разных условий установки.
Какие данные собирают до подбора
Сначала фиксируют напряжение сети, номинальный ток двигателя и сведения с его паспортной таблички. Затем описывают
рабочий цикл: характер момента, диапазон частоты вращения, продолжительность разгона и торможения, количество
пусков, вероятность перегрузки. Для насоса и вентилятора расчёт отличается от конвейера, дробилки или подъёмного
механизма, поскольку нагрузка по-разному меняется со скоростью.
Отдельно оценивают место монтажа. Проектировщику нужны максимальная температура воздуха, высота над уровнем моря,
наличие пыли, влаги и агрессивных примесей. Важны длина моторного кабеля, способ прокладки, требования по электромагнитной совместимости и возможность доступа для ремонта. Только после этого сравнивают конкретные серии и
дополнительные опции.
Стандартное исполнение для типовых механизмов
Для большинства насосов, вентиляторов, транспортёров и технологических машин применяют серийный преобразователь в
собственном корпусе либо модуль для установки в электротехнический шкаф. Подбирая частотные преобразователи Vacon
Danfoss, учитывают не только мощность двигателя, но и допустимый выходной ток в требуемом режиме перегрузки.
Запас по киловаттам сам по себе не гарантирует правильный выбор. При высокой температуре, большой частоте коммутации
или установке нескольких аппаратов рядом может потребоваться снижение номинальной нагрузки. Если двигатель долго
работает на малых оборотах, проверяют его охлаждение: вентилятор на валу вращается медленнее и не всегда обеспечивает необходимый теплоотвод. В таком случае предусматривают независимую вентиляцию.
Cold Plate для компактных и закрытых установок
В небольшом шкафу обычный радиатор и внутренний вентилятор занимают место и нагревают окружающее оборудование.
Альтернативой служит преобразователь с холодной плитой: его силовые элементы передают тепло на монтажную поверхность, а далее оно отводится внешним радиатором или контуром жидкостного охлаждения.
По этому принципу выполнен преобразователь частоты Vacon 20 Cold Plate. Такое решение удобно для комплектного оборудования, где ограничена монтажная глубина или требуется уменьшить тепловыделение внутри герметичного корпуса. Однако холодная плита не является готовой системой охлаждения. Интегратор должен рассчитать тепловое сопротивление поверхности, выбрать материал и площадь радиатора, обеспечить плотность контакта и применить подходящий теплопроводящий слой.
При жидкостном отводе тепла дополнительно проверяют температуру и расход теплоносителя, вероятность образования конденсата, герметичность соединений и доступность обслуживания. Ошибка в этих расчётах способна привести к перегреву даже при правильно выбранном выходном токе преобразователя.
Шкафное решение для мощного привода
На объектах большой мощности обычно недостаточно установить силовой модуль в первый подходящий шкаф. Требуется согласовать ввод, коммутацию, предохранители, шины, вентиляцию, управление и защиту от прикосновения. Для таких задач применяют шкафной преобразователь частоты Vacon NXC, в котором привод и предусмотренные проектом опции объединены в подготовленном корпусе.
Шкафное исполнение выбирают для насосных и компрессорных станций, горнодобывающего оборудования, нефтегазовых объектов и других установок с длительной нагрузкой. В зависимости от требований проекта рассматривают схемы питания с разным числом импульсов, активный выпрямитель или решения для уменьшения гармонических искажений. Комплектация определяется параметрами сети и допустимым уровнем влияния на неё, а не только мощностью двигателя.
Последовательность принятия решения
Сначала преобразователь подбирают по току и нагрузочной способности, затем по условиям размещения и способу охлаждения. После этого уточняют степень защиты, фильтры, сетевые интерфейсы и сервисный доступ. Для нового проекта дополнительно проверяют стадию жизненного цикла серии, наличие технической документации и возможность дальнейшего обслуживания.
Стандартное исполнение подходит для большинства типовых механизмов. Cold Plate оправдан, когда оборудование компактно и тепло необходимо вывести на внешнюю поверхность. Шкафной привод выбирают при высокой мощности и сложной силовой комплектации. Такой порядок позволяет оценивать не отдельный аппарат, а весь электропривод как единую систему.
