В домах без газоснабжения выбор отопительной системы определяет эффективность обогрева зимой. Тупиковая схема с печью на дровах остаётся популярным решением благодаря относительной простоте монтажа и надёжности.
Что такое тупиковая система
Тупиковую схему назвали в честь организации движения теплоносителя. Подающая и обратная трубы начинаются из одной точки — обычно там же находится котёл или печь. От источника тепла трубы тянутся параллельно друг другу в разные комнаты, подача идёт к верхним точкам радиаторов, обратка собирает охлаждённую воду и приносит её обратно в печь. Это означает, что первые радиаторы получают горячую воду, а последние — значительно более холодную.
Печное водяное отопление — принцип работы

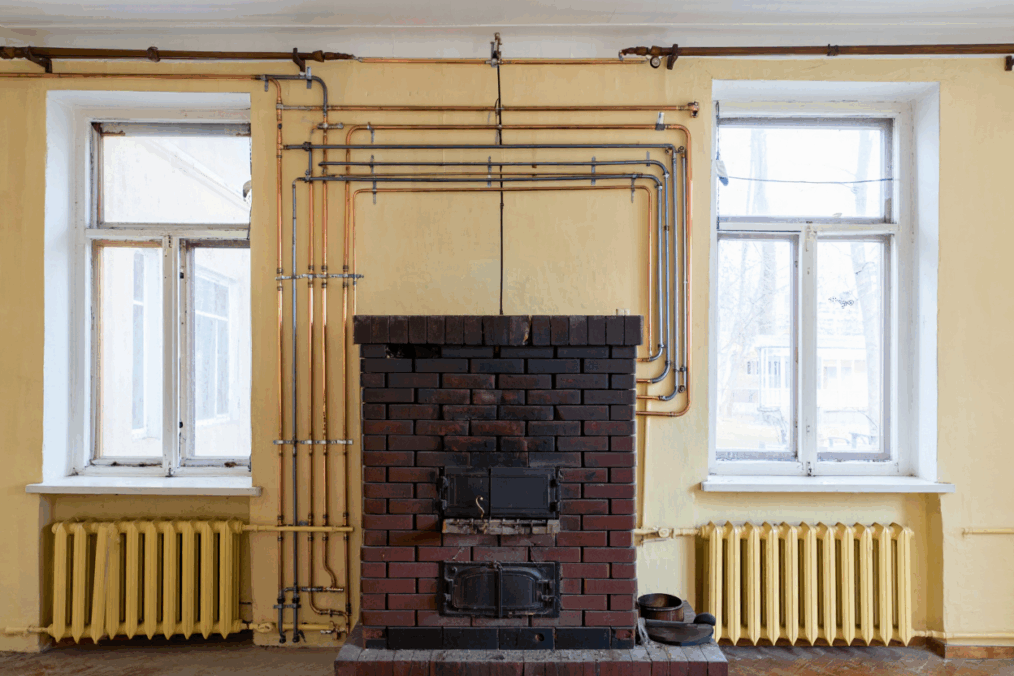

Печь с водяным контуром совмещает функции обогревателя воздуха и источника тепла для системы отопления. Внутри топки (или в дымоходе) размещается теплообменник — змеевик или камера из листовой стали. При горении дров вода, циркулирующая через этот теплообменник, нагревается и по трубам разносится по дому к батареям.
Теплообменники бывают двух типов. Листовая сталь дешевле и не требует специального обслуживания от осадка. Трубчатые конструкции эффективнее, отдают больше тепла, но в условиях жёсткой воды быстрее обрастают накипью.
При выборе печи ориентируйтесь на тип топлива (дрова или комбинированное дрова+уголь) и мощность с 20-процентным запасом от расчётного объёма дома. Печь мощностью 20 кВт обогреет 120 кв. м при температуре наружного воздуха −25 °C и поддерживает 20–22 °C внутри.
Гидравлический расчёт тупиковой системы
В тупиковой системе сопротивление потока воды на подаче и обратке суммируется. Если на подающей трубе от печи к дальним батареям падение давления составляет 200 мм водяного столба, то на обратке ещё столько же — итого 400 мм. Это существенное сопротивление для естественной циркуляции.
Для одноэтажного дома 10×15 м с 16 радиаторами мощностью по 1 кВт каждый расход воды — примерно 42 л/ч. Коллектор из стальной трубы диаметром Ду25 создаёт сопротивление около 174 мм водяного столба на прямом участке. Последние участки добавляют менее 1 мм сопротивления.
Циркуляционный насос и его роль
Естественная циркуляция эффективна только в небольших системах. Для равномерного распределения тепла в длинных трассах необходим электрический циркуляционный насос. Его производительность подбирается по расчёту расхода теплоносителя.
Насос устанавливается на подающей трубе с обводным трубопроводом (байпасом) и обратным клапаном — при отключении электричества вода циркулирует за счёт естественной конвекции. Электропотребление насоса составляет примерно 100 Вт на максимальной скорости, что даёт 70–80 кВт·ч в месяц.
Открытая и закрытая системы отопления
Открытая система с расширительным баком на чердаке полностью независима от электричества — печь работает даже при отключении сети. Однако вода испаряется через открытый бак, требуя регулярной долива. Использование антифриза невозможно, что приводит к коррозии стальных труб, особенно при жёсткой воде.
Закрытая система использует специальный расширительный бак с резиновой мембраной. В такую систему добавляют теплоноситель с ингибиторами коррозии, что защищает трубопровод от ржавчины. Закрытые системы требуют электропитания насоса, но обеспечивают надёжность и долговечность.
Тупиковая система vs попутная
Попутная система отопления работает по другому принципу: подача и обратка начинаются на разных концах дома и движутся в одном направлении. Это даёт более равномерное распределение тепла, но требует больше труб (на 30% больше, чем тупиковая) и сложнее в монтаже. Для небольших домов тупиковая схема экономнее.
Материалы и оборудование
Для трубопровода используйте полипропилен, армированный алюминием (PPR-AL-PPR) — он в три раза дешевле медных труб, не ржавеет и держит температуру до 95 °C. Магистраль от печи выполняется диаметром 32 мм, разводка на контуры — 16 мм.
Радиаторы из алюминия (секционного типа) обеспечивают лучшую теплоотдачу по сравнению с чугуном. Производительность — примерно 150 Вт на секцию. Количество секций в комнате подбирается по расчёту её теплопотерь.
Дымоход изолируют керамической трубой внутри асбоцементной оболочки, чтобы снизить потери тепла и предотвратить конденсат. Клапан сброса давления устанавливают на подающей трубе как предохранитель от гидравлических ударов при резком закрытии терморегуляторов.
Экономическая эффективность
Полные затраты на оборудование и монтаж системы отопления для дома площадью 120 кв. м — примерно 215 тысяч рублей (печь, трубопровод, радиаторы, расширительный бак, насос, дымоход). Ежегодные расходы на содержание: покупка дров (10–12 кубометров) — 20–25 тысяч рублей, электричество для насоса — 6–7 тысяч рублей. Итого 26–32 тысячи рублей в год. Система остаётся функциональной даже при отключении электросети, если включить печь на естественную циркуляцию.
