Современные частотники оснащены многоступенчатой защитой. Большинство ошибок делятся на три группы: перегрузка по току (OC), перегрузка по мощности/теплу (OL) и проблемы с питанием (LU, OU). Понимание этой логики упрощает диагностику: ошибка E OC1 ошибка частотника указывает на пиковый ток при разгоне, OL1/OL2/OL3 — на тепловой перегруз, а LU ошибка на частотнике — на просадку входного напряжения. Разберём каждый код детально.

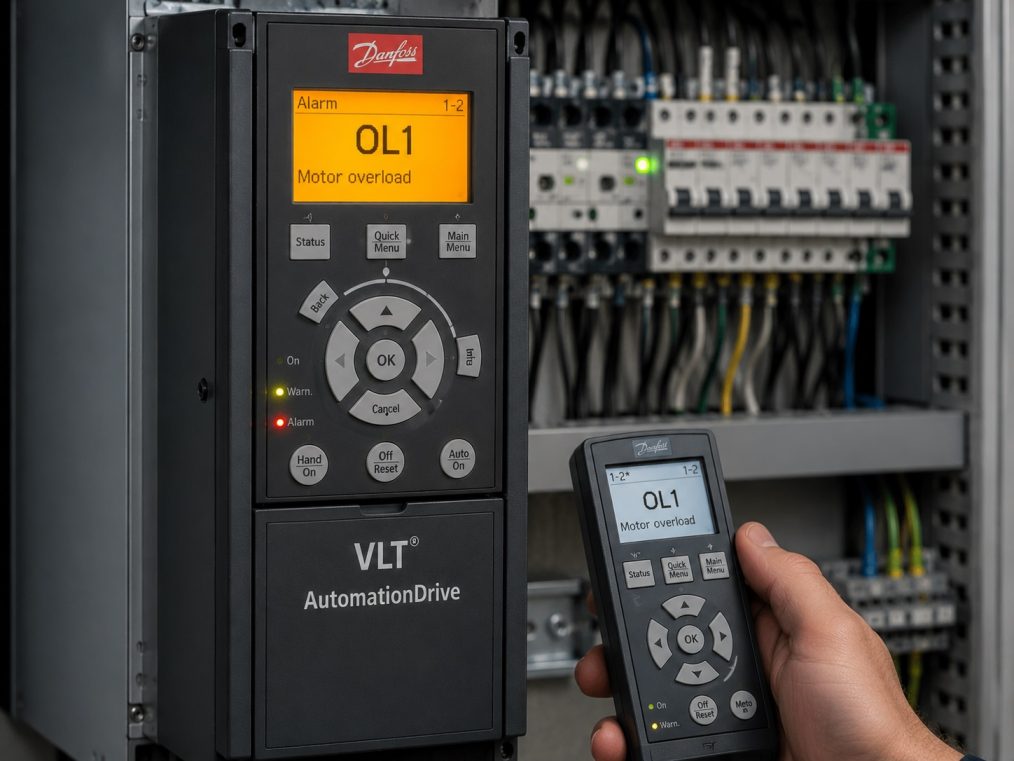

OL1, OL2, OL3: ошибки перегрузки двигателя и инвертора

Коды ошибка частотника ol1, ol2 ошибка на частотнике и ol3 ошибка частотника относятся к электронной тепловой защите.
Различия:

  • OL1 — перегрузка двигателя (срабатывает по модели нагрева, параметр защиты мотора);
  • OL2 — кратковременная перегрузка инвертора (150% номинала в течение 60 сек);
  • OL3 — длительная перегрузка или перегрев радиатора.

Типичные причины: механическое заклинивание, неверно заданный ток двигателя, работа на низкой частоте без внешнего обдува, износ подшипников.

Решение: проверить нагрузку на валу, уточнить параметры мотора в меню (номинальный ток, класс изоляции), увеличить время разгона, очистить радиатор от пыли. Если e ol2 ошибка частотника появляется циклически — снизить уставки перегрузки или установить мотор-редуктор большей мощности.

OC1, OC2, OC3: перегрузка по току

E oc1 ошибка частотника (OverCurrent at acceleration) — самая частая авария при пуске. Аналогично:

  • OC1 — перегрузка при разгоне;
  • OC2 — при постоянной скорости;
  • OC3 — при торможении.

Причины: короткое замыкание в кабеле/обмотках, слишком малое время разгона, реверс под нагрузкой без
остановки, пробой ключей инвертора.

Диагностика: отключить двигатель, запустить ПЧ на холостом ходу. Если ошибка исчезла — искать КЗ в цепи двигателя (мегаомметром). Если сохраняется — проблема в силовом модуле ПЧ. Для профилактики увеличьте параметр времени ускорения (обычно 5–15 сек для насосов).Так же можно ознакомится с управлением частотным преобразователем.

LU и Arun3: питание и автозапуск

LU ошибка на частотнике (Low Voltage) срабатывает при просадке входного напряжения ниже 0,85·Uном.
Причины: слабая подстанция, обрыв фазы, неисправность контактора. Решение: проверить напряжение на входе, затянуть клеммы, установить реле контроля фаз.

Arun3 ошибка частотника — специфичный код, часто означающий «ошибка автозапуска» или «невозможность выхода на заданную частоту». Встречается в ПЧ с функцией автоматического перезапуска после сбоя.
Причины: двигатель не набирает обороты из-за перегруза, неверно настроен порог срабатывания, конфликт с внешним контроллером.
Решение: отключить автоперезапуск на этапе отладки, проверить соответствие уставок реальной нагрузке.

Алгоритм быстрой диагностики при любой ошибке

  1. Зафиксировать код и условия срабатывания (пуск/работа/торможение).
  2. Отключить питание, проверить механику: вращение вала от руки, натяжение ремней, отсутствие заклинивания.
  3. Прозвонить обмотки двигателя и кабель на КЗ и обрыв.
  4. Проверить входное напряжение и фазировку.
  5. Сбросить ошибку, запустить ПЧ без двигателя (если возможно) — локализовать неисправность.
  6. При повторении — обратиться к документации производителя или в сервис.

Профилактика срабатывания защит

  • Настройте тепловую модель двигателя точно по паспорту.
  • Увеличьте время разгона/торможения на 20–30% от расчётного.
  • Установите входной дроссель при нестабильной сети.
  • Регулярно очищайте радиатор и проверяйте затяжку силовых клемм.
  • Ведите журнал аварий: частота, нагрузка, температура — это ускорит диагностику в будущем.

Правильная интерпретация кодов ошибок частотного преобразователя например VEDA VF-51 Micro Drive
время простоя и предотвращает дорогостоящий ремонт. Если после базовой проверки ошибка повторяется — не форсируйте запуск: обратитесь к специалистам для углублённой диагностики силовой части и алгоритмов управления.
