Введение

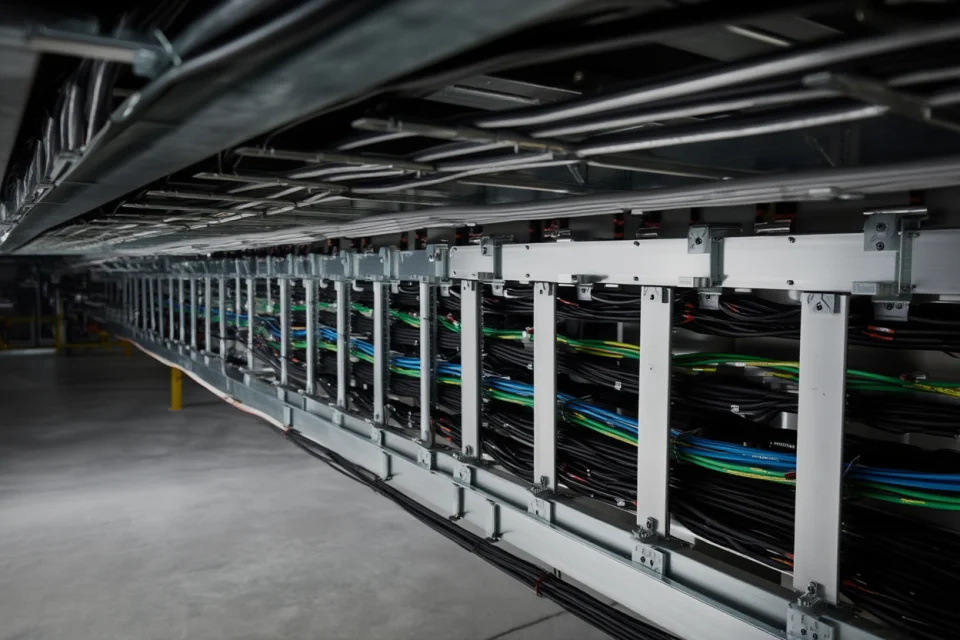

Кабельный лоток лестничного типа — ключевой элемент инженерных систем, обеспечивающий надёжную прокладку силовых и контрольных кабелей. Их применение строго регламентируется нормативными документами: от требований к материалам до правил монтажа и маркировки. Для проектировщиков, инженеров и технадзора знание этих норм — обязательное условие безопасной и легальной эксплуатации объекта.
В статье разберём основные документы, регулирующие применение лестничных
лотков, и ключевые требования к:
- заземлению;
- огнестойкости;
- механической прочности;
- маркировке и документации.
Основные нормативные документы
ПУЭ (Правила устройства электроустановок)
Главный документ, определяющий требования к электроустановкам.
Касается лестничных лотков в части:
- выбора сечения и материала лотка под нагрузку;
- заземления и уравнивания потенциалов;
- расстояний до горючих материалов и других коммуникаций.
СП 76.13330.2016 «Электротехнические устройства»
Актуализированная редакция СНиП 3.05.06‑85.
Регламентирует:
- способы крепления лотков к строительным конструкциям;
- допустимые пролёты между опорами;
- требования к герметизации стыков при проходе через противопожарные преграды.
ГОСТ Р 52868‑2007(в редакции 2021 г.) «Системы кабельных лотков и лестниц…»
Определяет:
- классификацию лотков (в т. ч. лестничных);
- методы испытаний на прочность и деформацию;
- требования к покрытиям (оцинковка, полимерные слои);
- маркировку и документацию.
ГОСТ 32923‑2014 «Лотки и каналы кабельные из полимерных материалов»
Распространяется на полимерные лотки (если применяются).
Содержит требования к огнестойкости, химической стойкости и механическим
характеристикам.
ФЗ № 123 «Технический регламент о требованиях пожарной безопасности»
Устанавливает нормы огнестойкости кабельных линий.
Требует применения лотков с негорючими покрытиями в определённых зонах.
Ключевые требования
1. Заземление
Цель: защита от поражения током при повреждении изоляции
кабеля.
Требования:
- металлические лотки должны быть включены в систему уравнивания потенциалов;
- соединения лотков между собой — обеспечивать непрерывность цепи заземления (болтовые, пружинные контакты);
- переходное сопротивление между элементами — не более 0,1 Ом (по ПУЭ);
- точки присоединения к контуру заземления — через каждые 20 м или на каждом ответвлении.
Контроль: замеры сопротивления цепи заземления при сдаче
объекта.
2. Огнестойкость
Цель: предотвращение распространения огня по кабельным трассам.
Требования:
- лотки в общественных и промышленных зданиях должны иметь класс пожарной опасности не ниже К0 (не распространяют пламя)
- при пересечении противопожарных преград — установка огнестойких муфт или герметичных вставок;
- покрытия лотков — негорючие (оцинкование, порошковая краска с огнезащитными добавками).
Документы: ФЗ № 123, СП 4.13130.2013.
3. Механическая прочность
Цель: устойчивость к нагрузкам от кабелей, снега, ветра и обслуживающего персонала.
Требования (по ГОСТ Р 52868‑2007):
- допустимая нагрузка на лоток — указывается производителем в паспорте (обычно 100–500 кг/м);
- прогиб лотка при максимальной нагрузке — не более 1/100 длины пролёта;
- шаг опор — определяется расчётом, но не более 3 м для стандартных лотков;
- крепление к несущим конструкциям — через кронштейны с анкерными болтами или
сваркой.
Испытания: проверка на статическую и динамическую нагрузку
при приёмке партии.
4. Маркировка и документация
Маркировка на лоток лестничного типа (обязательна):
- наименование производителя;
- тип лотка (например, «ЛТ‑400» — лестничный лоток шириной 400 мм);
- материал и покрытие (например, «оцинкованный»);
- допустимая нагрузка (кг/м);
- дата изготовления и номер партии.
Документация от поставщика:
- паспорт изделия с указанием характеристик и норм соответствия;
- сертификаты соответствия (добровольная или обязательная сертификация);
- протоколы испытаний на огнестойкость и механическую прочность;
- инструкции по монтажу.
Проектная документация:
- схемы прокладки лотков с привязками к строительным конструкциям;
- расчёты нагрузок и пролётов;
- решения по заземлению и огнезащите.
Типичные нарушения при проверке
- Отсутствие заземления лотков или некачественные соединения.
- Применение лотков с нагрузкой ниже расчётной (например, для тяжёлых силовых
кабелей). - Негерметичные стыки в противопожарных зонах.
- Отсутствие маркировки или неполные данные в паспорте.
- Крепление лотков к не несущим перегородкам без расчёта.
Как избежать претензий при проверках
- Запрашивайте у поставщика полный пакет документов (сертификаты, паспорта,
протоколы). - В проекте указывайте ссылки на актуальные нормы (ПУЭ, СП, ГОСТы).
- Проводите контрольные замеры заземления и прочности соединений.
- Фиксируйте акты скрытых работ при монтаже лотков.
- Храните оригиналы сертификатов до сдачи объекта.
Заключение
Соблюдение норм и ГОСТов для лестничных лотков — не формальность, а условие
безопасности и долговечности кабельных систем. Основные документы (ПУЭ,
СП 76.13330, ГОСТ Р 52868) задают чёткие требования к:
- заземлению (непрерывность цепи, сопротивление);
- огнестойкости (класс К0, герметизация стыков);
- прочности (нагрузка, прогиб, крепление);
- маркировке (данные на лотке и в паспорте).
Для проектировщиков и технадзора важно:
- проверять соответствие лотков проекту;
- контролировать монтаж по нормативам;
- сохранять документацию для надзорных органов.
Это снизит риски аварий, штрафов и задержек при вводе объекта в эксплуатацию.
