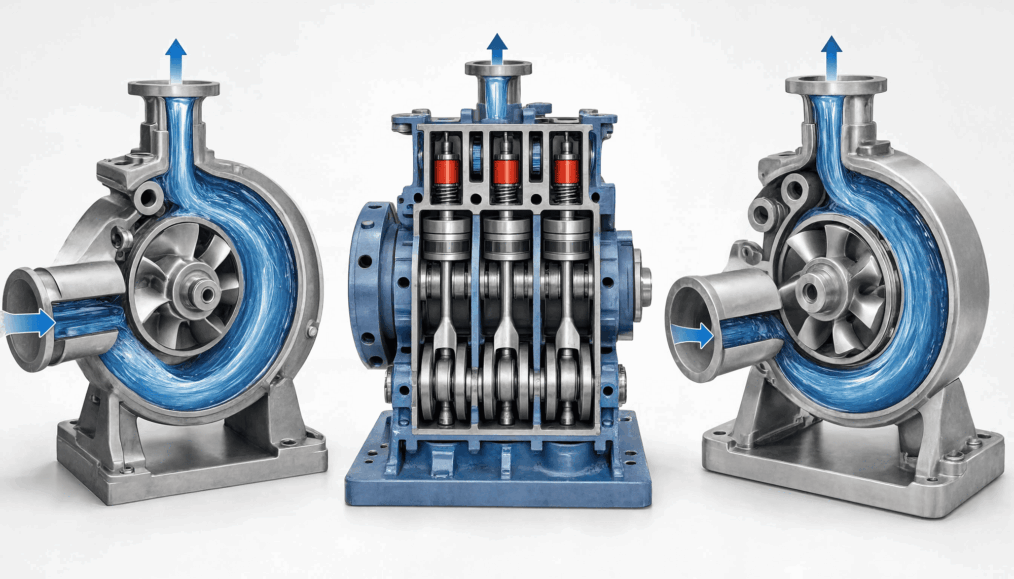

Насосное оборудование подбирают под конкретную среду, рабочее давление и требуемый расход. Ошибка на этапе выбора оборачивается кавитацией, преждевременным износом уплотнений и простоем технологической линии. Ниже разберём три востребованных класса агрегатов — лопастной центробежный, объёмный плунжерный и гигиенический центробежный для пищевой отрасли — и покажем, чем они отличаются по конструкции и схеме действия.
Лопастной центробежный насос: понятие и принцип действия
Лопастные машины относятся к динамическому типу: энергия передаётся потоку за счёт вращения рабочего колеса с лопатками. Жидкость поступает в центр колеса через всасывающий патрубок, разгоняется лопастями и отбрасывается к периферии корпуса, где в спиральном отводе либо диффузоре кинетическая энергия переходит в давление. Именно поэтому насос лопастной центробежный обеспечивает ровный, без пульсаций поток и уверенно работает на больших расходах при умеренном напоре. По направлению потока различают радиальные, осевые и диагональные колёса, а по числу ступеней — одно- и многоступенчатые схемы, в которых каждое следующее колесо добавляет напор. Важно учитывать, что между зонами всасывания и нагнетания нет жёсткой герметичной перегородки: с ростом давления увеличиваются внутренние перетечки, чем и объясняется ограничение по предельному напору у одноступенчатых моделей.
Схема и основные элементы конструкции
Типовая схема лопастного агрегата включает несколько ключевых узлов. Рабочее колесо с лопастями выполняют закрытым (два диска), полуоткрытым либо открытым — последний вариант применяют для сред со взвесью. Конфузор на входе выравнивает поток и снижает гидравлические потери при всасывании, а диффузор на выходе преобразует скоростной напор в пьезометрический. Корпус задаёт конфигурацию проточной части и способ монтажа, дополнительно ставят торцевое уплотнение или сальник, подшипниковый узел и раму. Многоступенчатая схема с последовательным расположением колёс позволяет кратно поднять давление без увеличения оборотов двигателя, что востребовано в питательных и повысительных установках.
Трёхплунжерный кривошипный насос высокого давления
Совершенно иную логику имеет объёмное плунжерное оборудование. Поток здесь создаётся возвратно-поступательным движением плунжеров в цилиндрах, а вращение электродвигателя через кривошипно-шатунный механизм преобразуется в ход плунжера. Три плунжера, смещённые по фазе на 120°, перекрывают друг друга по подаче: пока один цилиндр нагнетает, остальные находятся на всасывании либо в переходе, за счёт чего пульсации давления заметно ниже, чем у одноплунжерных схем. Когда процесс требует стабильного напора в десятки и сотни бар — мойка CIP/SIP, гомогенизация, подача реагентов, опрессовка — применяют насос трехплунжерный кривошипный с демпферами пульсации и предохранительным клапаном. Подача у таких машин почти не зависит от давления на выходе, что делает их точными дозаторами, а проточную часть для агрессивных и пищевых сред выполняют из нержавеющей стали с керамическими либо закалёнными плунжерами.
Центробежный пищевой насос: гигиена и материалы
Пищевая отрасль предъявляет к оборудованию требования, которых нет в общепромышленных задачах: отсутствие застойных зон, полировка поверхностей, стойкость к частым мойкам и полная совместимость с продуктом. Насос центробежный пищевой выполняют из стали AISI 304/316L с шероховатостью проточной части Ra не выше 0,8 мкм, а соединения — под хомуты либо сварку по стандартам DIN, SMS и 3-A. Рабочее колесо чаще открытое или полуоткрытое, чтобы вязкие и содержащие частицы среды — молоко, сыворотка, соки, сиропы, моющие растворы — не забивали каналы. Конструкция рассчитана на CIP-мойку без разборки: продукт и щёлочь проходят тем же трактом, что исключает ручной труд и риск обсеменения. По принципу действия это классическая центробежная машина, но с гигиеническим исполнением уплотнений и возможностью стерилизации паром.
Сравнение классов и критерии выбора
Коротко сведём различия в один перечень, чтобы упростить подбор под задачу:
- по давлению: лопастные и пищевые центробежные работают на низком и среднем напоре, плунжерные — на высоком;
- по пульсациям: центробежные дают ровный поток, плунжерные требуют демпферов;
- по вязкости и взвеси: открытые колёса и плунжерные схемы допускают включения, закрытые центробежные — только
чистые среды; - по гигиене: пищевое исполнение обязательно для молока, напитков и фармации;
- по регулированию: центробежные регулируют задвижкой или частотным приводом, плунжерные — ходом либо перепуском.
Итоговое решение принимают по трём параметрам — расход, давление и свойства среды, включая вязкость, абразивность и
санитарные нормы производства.
Заключение
Понимание схемы и принципа работы снимает половину ошибок при комплектации линии. Динамические лопастные машины закрывают задачи с большим расходом и ровным потоком, объёмные плунжерные — высокое давление и точное дозирование, а гигиенические центробежные агрегаты обеспечивают безопасную перекачку продукта. Грамотный выбор класса под среду и режим продлевает ресурс уплотнений, снижает энергопотребление и исключает незапланированные остановки производства.
